Lorsque vous travaillez sur un projet dans AutoCAD ou ZWCAD, l’une des étapes cruciales consiste à paramétrer correctement l’échelle d’impression. Une échelle d’impression mal configurée peut entraîner des dessins difficiles à lire, mal proportionnés ou même inutilisables en version papier. Dans ce guide, nous allons vous expliquer, étape par étape, comment ajuster l’échelle d’impression dans ces deux logiciels de DAO (Dessin Assistée par Ordinateur), afin que vos projets soient non seulement précis, mais également prêts à être imprimés de manière professionnelle.
Pourquoi l’échelle d’impression est-elle si importante en tant que professionel?
Avant de passer aux étapes pratiques, il est essentiel de comprendre l’impact de l’échelle d’impression sur votre dessin. L’échelle d’impression détermine la taille réelle du dessin une fois imprimé. L’objectif est de permettre à vos collaborateurs de pouvoir mesurer directement sur le plan à l’aide d’un kutch. AutoCAD, ainsi que son alternative 100% efficace, ZWCAD, placent le contenu de votre plan sur la feuille tout en préservant les proportions exactes des objets. Si l’échelle est mal définie, cela peut rendre votre plan difficile à lire, avec des textes ou des cotations trop petites, ou des détails trop fins pour être clairement visibles
Voyons ensemble « l’echelle d’impression Autocad ».
Étape 1 : Accéder à l’interface de personnalisation
La première étape consiste à ouvrir le menu "Outils" et à y accéder à l'option "Personnaliser". Ce menu vous permet de configurer l'interface de ZWCAD ou AutoCAD pour faciliter la mise à l’échelle des plans DWG. Cliquez sur "Personnaliser", une fonction essentielle pour configurer l’espace de travail et les outils nécessaires pour ajuster l’échelle de votre projet AutoCAD.
Étape 2 : Personnaliser l’interface de travail
Une fois dans l'interface de personnalisation, vous serez dirigé vers l'espace de travail par défaut : "Dessin 2D et annotation Défault (Courant)". Pour ajouter l'outil de modification d'échelle, il est nécessaire de personnaliser cet interface.Cliquez sur "Personnaliser l'espace de travail".
Étape 3 : Ajouter la barre d'outils "Fenêtres"

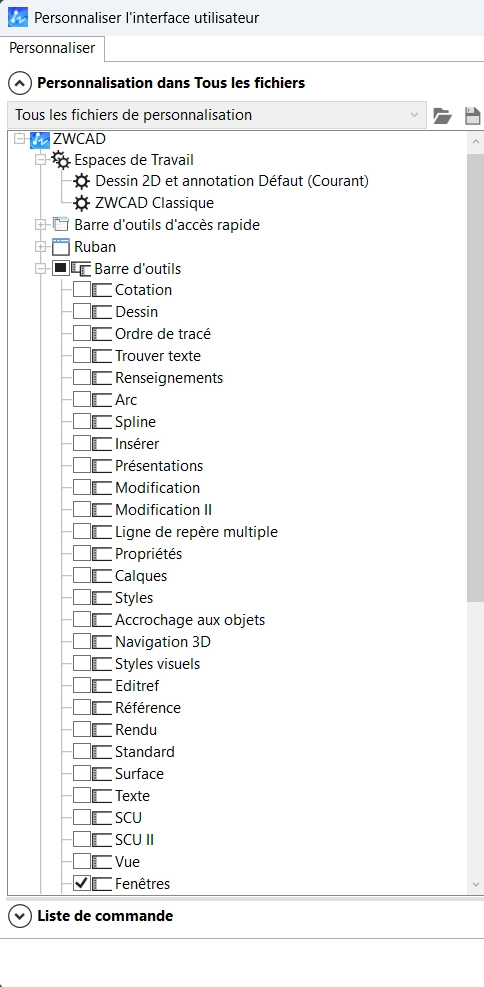

Pour une gestion efficace des impressions à l'échelle papier, vous devez ajouter la barre d’outils "Fenêtres". Cette barre permet de créer des fenêtres de présentation unique, des fenêtres de présentation qui se divise en 2 ou en 4 et surtout permet de spécifier une échelle particulière à votre plan. Cochez l'option "Fenêtres" dans la liste des barres d'outils disponibles.
Étape 4 : Finaliser l’ajout et appliquer les modifications
Après avoir ajouté la barre d'outils "Fenêtres", cliquez sur le bouton "Terminer" pour ajouter cette barre d'outils à votre interface. Cette étape est cruciale pour la mise à l’échelle de votre fenetre de presentation dans AutoCAD ou ZWCAD.
Étape 5 : Appliquer les modifications et revenir à l’interface principale

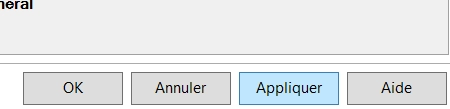

Une fois les personnalisations effectuées, cliquez sur "Appliquer" pour enregistrer les changements. Cette action vous permettra de revenir à l'écran principal de ZWCAD ou AutoCAD avec votre nouvelle configuration, prête à être utilisée pour ajuster l’échelle de vos plans DWG.
Étape 6 : Visualiser votre présentation et ajuster l’échelle de la fenetre de présentation
Cliquez sur un onglet de présentation contenant un cartouche et une fenêtre de présentation.Une fois sur la feuille de présentation, vous pouvez ouvrir la fenetre flottante autrement appelee fenetre de presentation en double-clique gauche au centre de cette derniere.Vous constatez que votre fenêtre dispose d'un cadre très épais. Dans la barre d'outils "Fenêtres", spécifiez l'échelle que vous souhaitez, par exemple 10 enter si votre dessin est au metre et que vous desirez une sortie papier à 1/100eme. Cette étape est cruciale pour ajuster la mise à l'échelle de votre plan dwg de manière précise.Ne pas oublier de double cliquer gauche à l'extérieur de votre feuille, c'est-à-dire dans la zone grise pour fermer votre fenêtre de présentation
Étape 7 : Vérifier et valider l’échelle
Après avoir défini l’échelle dans la barre d'outils "Fenêtres", vérifiez que votre plan est à la bonne échelle en faisant une impression papier. Cette vérification est essentielle pour garantir que votre plan est correctement dimensionné et prêt à être livré au client.
Nous abordons la modification des échelles d’impression durant la formation proposé par Freenir n’hésitez pas à consulter le programme à l’adressehttps://freenir.fr/formation-ZWCAD/
